适用范围

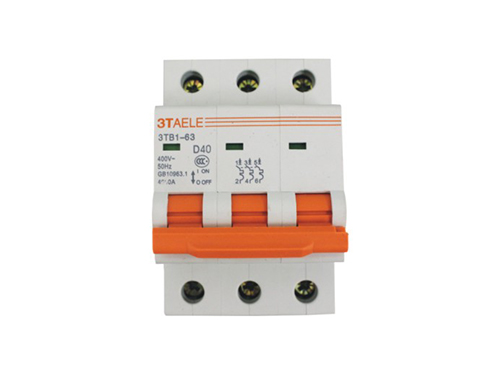

3TB1系列小型断路器，具有结构先进、性能可靠、分断能力高、外形美观小巧等特点。适用于交流50Hz或60Hz，额定电压400V以下，额定电流为63A及以下的场所。主要用于办公楼、住宅和类似的建筑物的照明、配电线路及设备的过载、短路保护, 也可在正常情况下，作为线路不频繁转换之用。该产品符合IEC60898、GB10963标准的要求。

正常工作条件

• 周围空气温度上限不超过+40˚C，下限一般不超过-5˚C。在高于+40˚C或低于-5˚C的条件下使用应与制造厂协商。

• 安装地点的海拔一般不超过2000m。

• 空气是清洁的，并且在最高温度+40˚C时，空气的相对湿度不过超过50%。

• 在较低温度下可允许较大的相对湿度，例如在+20˚C时，相对湿度为90%。

• 应该注意，由于溫度变化，可能偶尔产生适度的凝露，此时应采取适当的推施（例如排水孔）。

• 断路器垂直安装，与垂直面的倾斜度不超过5°。

• 无显著摇动和冲击振动的地方。

• 若安装于封闭防护外壳内，并多台紧靠着安装时应降容使用，降容系数可选0.7~0.8，对于金属防护外壳可采用高值，对全塑防护外壳，则可采用低值。

结构特征

• 断路器内的所有零部件由塑料外壳定位。外壳采用阻燃型耐弧高强度新型塑料制成，故耐冲击强度和阻燃性能良好。触头系统采用电动斥力机构，限流效果显著，大大提高了断路器的分断能力。脱扣器采用螺管式电磁脱扣，整定电流准确稳定。多极产品由单极拼装而成。

• 断路器设计成适用于未受过专业训练人员使用，无需进行维修。过电流脱扣器的保护特性由工厂整定，用户使用中不可调整，以免影响性能。

• 断路器设计成可在侧面拼装各种附件，如漏电脱扣器、分励脱扣器、辅助触头、报警触头等附件。

• 采用导线接线方式，最大可接25m㎡圆铜导线。安装导轨为TH35-7.5型标准钢安装轨。
